V-CUT機又稱PCB分板機、V槽分板機、線路板分板機等。PCB連片在分板過程中，傳統方式均為人工手動折板，雖時效較高，但往往因人工分板力道不均，受力點不一致等問題造成PCB的損壞。而V-CUT機的使用很好的解決了這些問題，V-CUT機在生產中，有很高的效率，切割出來的連板一致性高，不會造成PCB損壞，分割好的電路板邊緣平整光滑，版面平整，不變形。智創無刷驅動系統則應用在V-CUT機的V-CUT刀上，是V-CUT機的核心部分。

無刷電機系統簡述

直流無刷驅動系統是隨著稀土永磁體發展而出現的新型機電一體化電機，它是現代電子技術、控制理論和電機技術相結合的產物。普通的直流驅動系統采用碳刷進行換向，碳刷換向存在諸多缺點：1、機械換向產生火花；2、電磁干擾大，噪聲大、壽命短；3、結構復雜，維護保養成本高。而直流無刷驅動系統在電機性能上和直流電機相近，同時電機沒有碳刷，從根本上解決了碳刷帶來的一系列問題。除此以外，無刷電機系統還具有以下優點：1、良好的可控性，調速范圍廣；2、較高的可靠性，工作壽命長，維護和保養簡單；3、功率因數高，工作效率高，同等功率輸出的情況下節約電能可達40%。智創無刷驅動系統采用了專利PID+PWM控制技術，速度范圍調節更廣（100RPM~20000RPM），速度波動更小，速度穩定性更高可達到額定轉速±0.5%。

系統分析及客戶要求

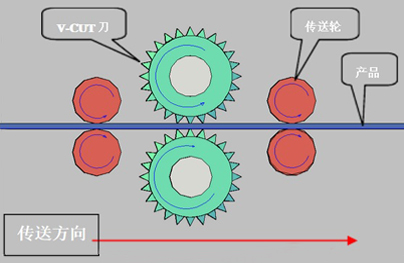

V-CUT機的工作原理即將PCB連板通過步進電機帶動的對輥結構傳送輪輸送到機器內部，由兩個對輥的結構的V-CUT刀完成切割工作。

以下就是一家V-CUT機生產商的要求：V-CUT刀主軸電機要求6000RPM，750W（普通PCB）~1000W（鋁基板）功率。

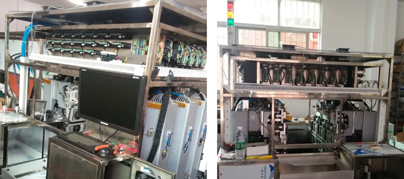

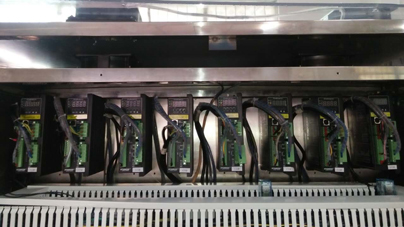

如上圖所示，該客戶一臺V-CUT機上配備了12套智創直流無刷驅動系統。該機器為6刀V-CUT機（共12個V-CUT刀），按照客戶的需求，工程師在現場調整了驅動器的增益參數，將實際使用中的轉速波動控制在了6000±5RPM以內，達到了客戶對V-CUT刀主軸電機的要求。切出來的PCB邊緣平整光滑，板面平整無任何變形，達到了工藝要求。

結束語：智創直流無刷驅動系統可以實現V-CUT機的實際需求，達到了V-CUT的工藝要求，切出來的PCB效果良好。
